Когда предприятие получает огромные счета за реактивную энергию, решение кажется очевидным — нужно срочно ставить компенсирующее оборудование. Рынок предлагает массу готовых вариантов для самых разных задач. В каталоге https://amperok.com.ua/ru/cat_komplektni_nyzkovoltni_prystroi/cat_shhyty_kompensacii_reaktyvnoi_potuzhnosti/ представлен широкий ассортимент электротехнического оборудования, среди которого ключевое место занимают современные системы оптимизации энергопотребления. Однако покупка наугад — это прямой путь к аварии, если на вашем заводе работают мощные частотные преобразователи или бесперебойники.
Проблема высших гармоник сети
Современная промышленная сеть редко бывает «чистой». Частотные преобразователи, ИБП, сварочные аппараты и станки с электронным управлением искажают форму тока. Вместо ровной синусоиды появляются дополнительные колебания — высшие гармоники. Для трансформатора это неприятный, но терпимый режим, а для конденсаторной батареи — серьёзная перегрузка. Именно поэтому стандартная УКРМ 0,4 кВ на 100 или 300 кВАр может выйти из строя намного раньше расчётного срока.
Ключевые признаки такой сети:
- На предприятии установлены частотники для насосов, вентиляторов и компрессоров.
- Используются мощные источники бесперебойного питания.
- Наблюдается нагрев кабелей без явной перегрузки.
- Автоматы срабатывают без очевидной причины.
- Конденсаторы вздуваются или теряют ёмкость.
Если в сети присутствуют гармоники 5-го, 7-го и более высоких порядков, конденсаторы начинают потреблять повышенный ток. Это приводит к ускоренному старению диэлектрика и снижению ресурса оборудования.
Причины перегрева стандартных установок

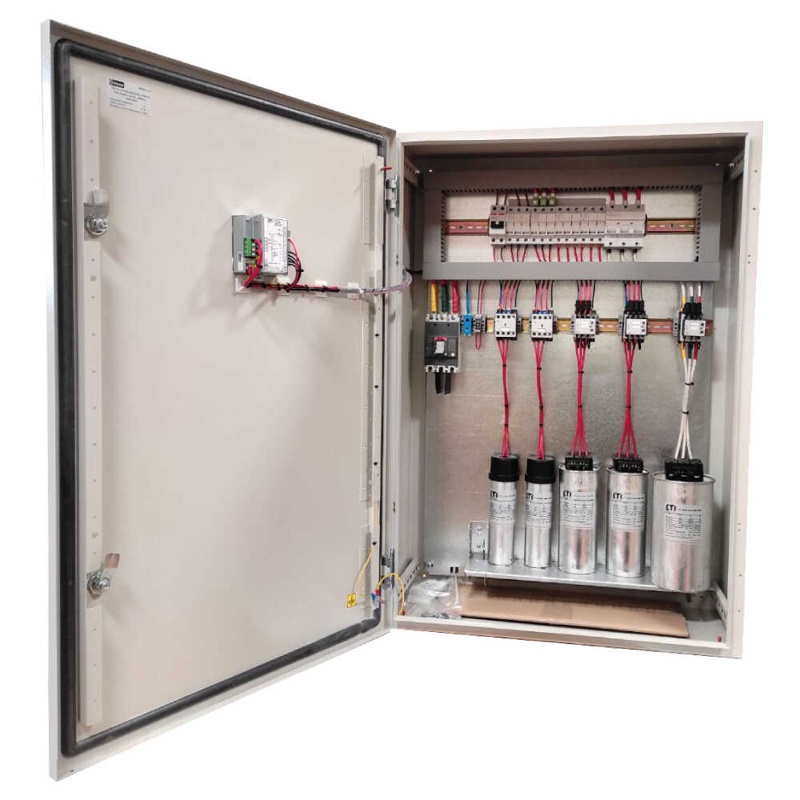

Автоматические установки компенсации реактивной мощности рассчитаны на работу при нормальном качестве электроэнергии. Контроллер анализирует cosφ и подключает нужные ступени, а конденсаторы вырабатывают требуемую реактивную мощность. Но при искажённой синусоиде их нагрузка становится существенно выше паспортной. Внешне щит работает штатно, хотя внутри уже идёт перегрев. Через несколько месяцев появляются отключения, запах нагретой изоляции и выход из строя отдельных ступеней.
Основные причины перегрева:
- Действующее значение тока превышает номинал конденсаторов.
- Возникает резонанс между ёмкостью и индуктивностью сети.
- Контакторы испытывают повышенные коммутационные нагрузки.
- Вентиляции шкафа недостаточно для отвода тепла.
- Регулятор не способен оценить уровень гармонических искажений.
Даже качественные косинусные конденсаторы не рассчитаны на постоянную работу в таком режиме. Замена ступеней решает проблему лишь временно, если первопричина не устранена.
Назначение фильтровых модификаций УКРМФ
Когда сеть насыщена силовой электроникой, применяют не обычные, а фильтровые установки компенсации реактивной мощности. По конструкции это тот же комплектный низковольтный щит, но каждая ступень дополнена антирезонансным дросселем. Такой узел защищает конденсаторы и позволяет безопасно поддерживать высокий коэффициент мощности. Стоимость УКРМФ выше, однако она несопоставима с затратами на регулярный ремонт и простои производства.
Что дают фильтровые модификации:
- Ограничивают ток высших гармоник.
- Исключают опасные резонансные режимы.
- Увеличивают срок службы конденсаторных батарей.
- Снижают вероятность аварийных отключений.
- Обеспечивают стабильную работу при наличии частотников.
На практике именно УКРМФ рекомендуют для цехов с насосными станциями, вентиляционными системами, экструзионными линиями и современными станками с ЧПУ. Такое решение защищает не только щит, но и всю питающую сеть.
Принцип работы антирезонансных дросселей
Антирезонансный дроссель включается последовательно с конденсатором и образует настроенный контур. Его задача — сместить собственную частоту системы ниже наиболее опасных гармоник. В результате ток искажений не усиливается, а ограничивается до безопасного уровня. Конденсатор работает в расчётном режиме и не испытывает разрушительных перегрузок. Простыми словами, дроссель действует как амортизатор, который гасит электрические удары.
Что происходит после установки реакторов:
- Резонансная частота уходит из опасной зоны.
- Температура конденсаторов заметно снижается.
- Уменьшается уровень вибраций и гула.
- Повышается устойчивость к скачкам нагрузки.
- Сокращается деградация изоляции.
Наиболее распространены дроссели с коэффициентом расстройки 5,67 % и 7 %. Конкретное значение выбирают по результатам измерений и параметрам существующей сети.
Чек-лист перед покупкой оборудования
Выбор щита должен начинаться не с каталога, а с анализа качества электроэнергии. Один и тот же объект может потребовать как стандартную АУКРМ, так и полноценную УКРМФ. Без измерений невозможно определить уровень THD, наличие резонансных рисков и реальную структуру нагрузки. Грамотный подбор исключает переплату и одновременно защищает оборудование от преждевременного выхода из строя.
Перед заказом необходимо:
- Выполнить замеры качества электроэнергии.
- Определить состав и мощность нелинейных нагрузок.
- Проверить коэффициент гармонических искажений тока и напряжения.
- Уточнить условия вентиляции и температуру в электрощитовой.
- Согласовать требуемую мощность компенсации и тип установки.
Если обследование показывает высокий уровень гармоник, защитные реакторы становятся обязательным элементом. Экономия на диагностике обычно оборачивается заменой конденсаторов уже в первый год эксплуатации.
Гид по защите заводских конденсаторов
Стандартная УКРМ хорошо работает только в относительно чистой сети. При наличии частотных преобразователей и ИБП безопаснее сразу выбирать УКРМФ с антирезонансными дросселями. Предварительные измерения качества электроэнергии позволяют точно определить необходимую конфигурацию щита. Такой подход сохраняет конденсаторы, предотвращает аварии и избавляет предприятие от повторных затрат.
